BK Mikro 刀具检测系统的物理结构由四个基本组件组成——扫描仪、控制单元、连接电缆和安装支架。这 4 个基本组件集成在一起构成工具监控系统。

一、控制单元：

控制单元是系统的大脑。控制单元存储来自扫描仪的对象位置的位置。控制器比较后续检查的位置，以验证对象是否处于正确位置。如果对象或区域不正确，则控制单元向机器发送信号以控制停止过程，或者如果机器有能力则可能调用冗余工具。BK Mikro 中有 2 个主要版本的控制单元，基本版和高级版。

1.高级版提供 4 种变体；数字 IO、Profibus、DeviceNet 和 PROFINET

2.基础版为低价版，仅支持一项功能或左右检查。

3.高级版旨在监控超过 512 个对象或功能。

4.Profibus、DeviceNet 和 PROFINET 版本使用这些现场总线协议与 CNC 通信，并允许无限数量的刀具位置。

二、扫描器：

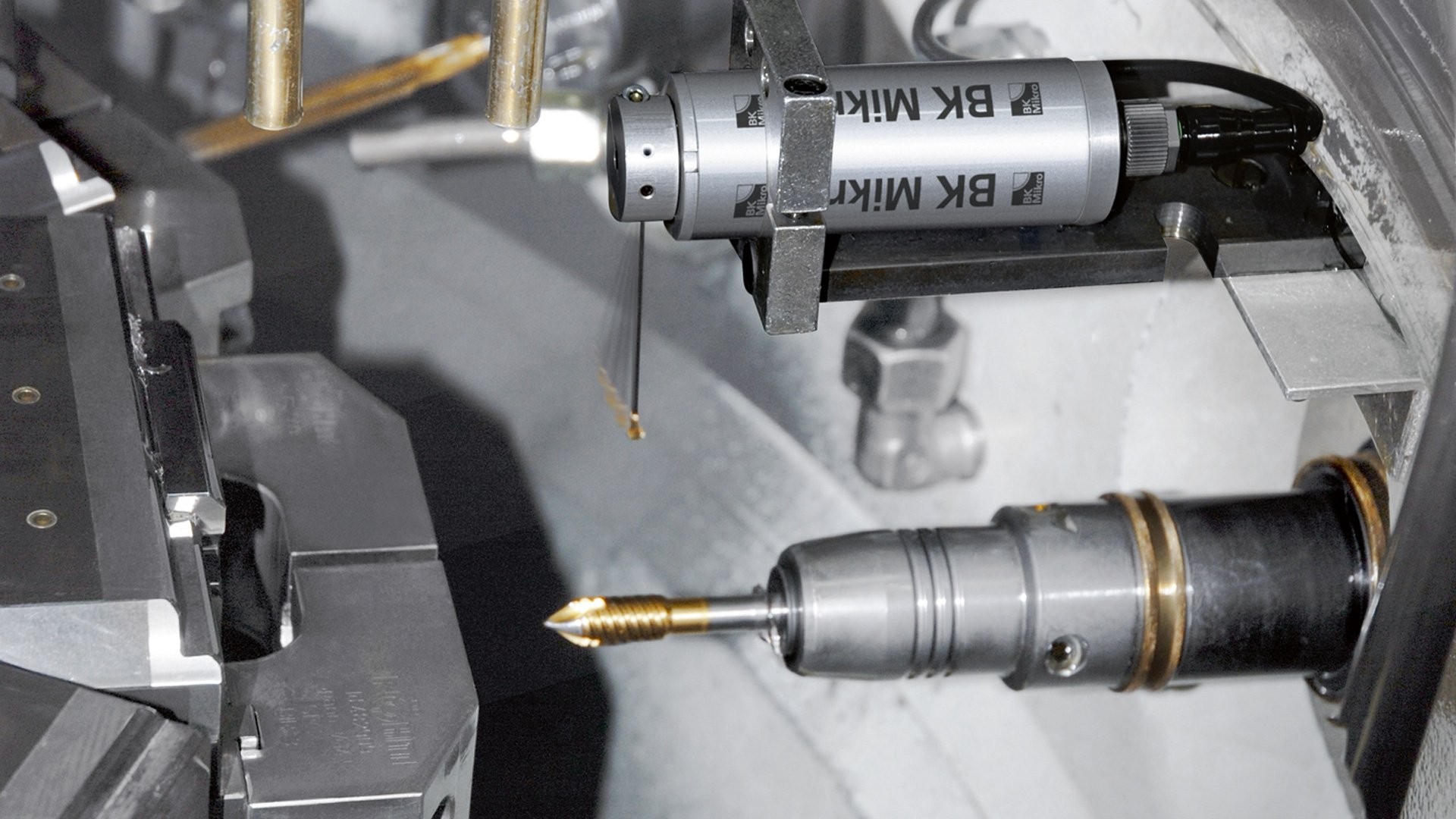

扫描仪是该刀具监控系统的主要组成部分。扫描仪可以是探头型或棒型，固定在安装支架中。扫描仪可以执行单向或双向扫描。这有助于检查工具缺陷、偏斜、未对准等。扫描仪可以检查小至 0.002 英寸的差异，具体取决于扫描杆的长度。

三、连接电缆：

连接电缆从控制单元连接到扫描仪电机。根据应用的要求，电缆的长度从 0.5m 到 15 米不等。它们也有直角或直角连接。

四、安装支架：

系统随附一个分体式夹具支架，用于固定扫描仪。通常，客户安装技术人员之一将制造一个定制支架，将扫描仪放置在机器中的正确位置进行检查。

以上内容就是BK Mikro刀具检测系统最重要的四个部件，此外深圳欧德捷科技专业销售原装进口BK Mikro断刀检测系统，并且承诺销售的产品均为全新原装进口，同时为广大客户提供报价、选型、产品资料等服务。
